新能源防雷验收报告 光伏发电机组接地网测试与防雷检测关键要点

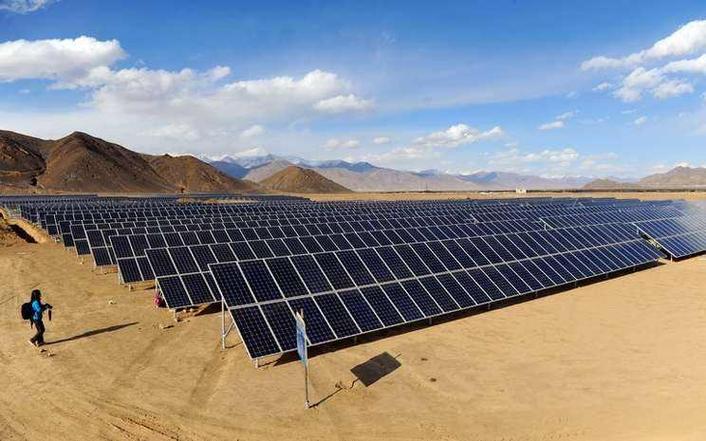

随着全球能源结构转型加速，光伏太阳能发电作为清洁能源的重要组成部分，装机容量持续攀升。光伏电站多建于开阔、空旷区域，太阳能电池板及金属支架往往成为雷击的高风险目标。雷击不仅可能造成组件损坏、逆变器烧毁，还可能引发火灾或人身伤亡事故。因此，在光伏电站建设完成后，新能源防雷验收成为并网发电前的关键环节，其中光伏发电机组接地网测试与光伏太阳能发电防雷检测是验收报告的核心内容。

一、光伏电站雷击风险分析

光伏电站的雷击风险主要来自三个方面：直击雷、雷电感应和雷电波侵入。直击雷可能直接击中光伏组件、支架或汇流箱，导致组件碎裂、接线烧毁。雷电感应则通过电磁场在直流线缆、交流线缆上产生过电压，损坏逆变器等敏感设备。雷电波侵入则沿架空线路或地埋线路传导至设备端。光伏电站通常占地面积大，接地网分布广，若接地电阻超标，雷电流无法迅速泄放，将造成地电位升高，危及设备与人员安全。因此，防雷验收必须系统评估接地网性能和防雷措施有效性。

p>二、光伏发电机组接地网测试：方法与标准

接地网是防雷系统的基石。光伏发电机组接地网测试主要测量接地电阻、土壤电阻率、跨步电压和接触电压等参数。测试方法包括：

1. 接地电阻测试：采用三极法（电位降法）或钳形接地电阻测试仪。对于大型光伏电站，接地网通常为网状结构，测试时应根据《交流电气装置的接地设计规范》（GB/T 50065）和《光伏发电站防雷技术规范》（GB/T 32512）选择合适测试点。一般要求独立接地网接地电阻不大于4Ω，共用接地网不大于1Ω（具体以设计为准）。若土壤电阻率较高，可采用添加降阻剂或增加垂直接地极等措施。

1. 土壤电阻率测试：使用四极法（温纳法）测量不同深度的土壤电阻率，为接地网设计提供依据。测试时应避开地下金属管道或电缆，并记录土壤分层情况。

1. 跨步电压与接触电压测试：在接地网边缘和人员经常出入区域测量，确保不超过安全限值。跨步电压一般要求不超过50V（对于一般人员）或25V（对于潮湿环境）。

三、光伏太阳能发电防雷检测：关键环节

防雷检测需覆盖直击雷防护、等电位连接、屏蔽与布线、电涌保护器（SPD）安装等。

1. 直击雷防护检测：检查接闪器（避雷针、避雷带）安装位置、高度和保护范围，确保光伏阵列、逆变器室、升压站等均在保护范围内。接闪器应与接地网可靠连接。

1. 等电位连接检测：测量光伏组件边框、支架、汇流箱、逆变器外壳、电缆桥架等金属部件的等电位连接电阻，应不大于0.2Ω（或按GB 50057要求）。等电位连接可消除电位差，防止反击。

1. 屏蔽与布线检测：检查直流线缆与交流线缆是否分开敷设，是否采用屏蔽电缆或穿金属管，屏蔽层两端是否接地。合理布线可减少感应过电压。

1. 电涌保护器（SPD）检测：检查SPD的型号、参数（如Uc、In、Up）是否匹配，安装位置是否正确（如直流侧、交流侧、信号线），连接导线是否短直，后备保护是否有效。测量SPD的漏电流和动作性能，确保其处于正常工作状态。

1. 接地网测试：如前所述，复测接地电阻和等电位连接电阻，确保符合设计要求。

四、防雷验收报告编写要点

防雷验收报告应包含以下内容：项目概况、检测依据（如GB 50057、GB/T 32512、GB/T 21431等）、检测仪器与方法、检测数据（接地电阻、跨步电压、等电位连接电阻、SPD参数等）、结果分析、结论与建议。报告应数据准确、结论明确，对不合格项提出整改建议并复检。报告需附检测点位图、现场照片等佐证材料。

五、常见问题与整改建议

实际验收中常见问题包括：接地电阻超标、等电位连接遗漏、SPD未安装或参数错误、接闪器保护范围不足等。针对接地电阻超标，可增加接地极、更换土壤或使用降阻剂；等电位连接遗漏应补做连接线；SPD问题需按规范更换或加装。整改后应重新检测，直至合格。

光伏发电防雷验收是保障电站安全运行的重要环节。通过科学的接地网测试和全面的防雷检测，可有效降低雷击风险，提高光伏电站的可靠性和经济性。建议业主单位选择具备资质的防雷检测机构，严格按照规范执行，确保新能源设施在雷电环境下的安全稳定。
